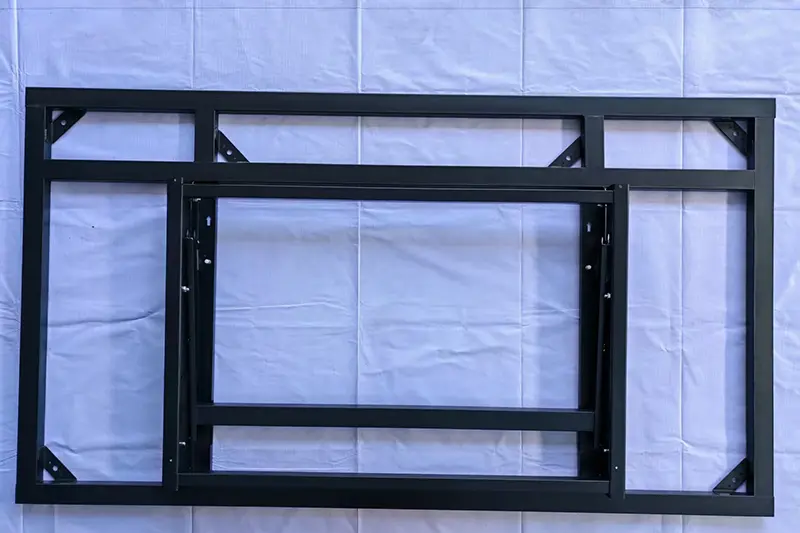

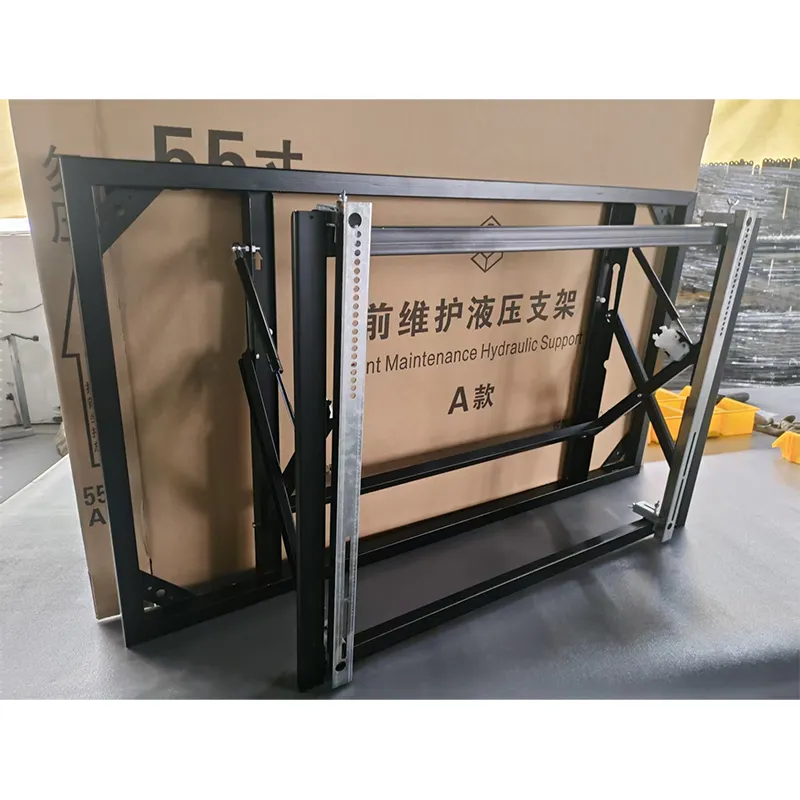

СКД 86 дюймдік тік гидравликалық кронштейн

86 дюймдік СКД экрандарын қабырғаға тік орнату үшін тапсырыс бойынша жасалған, СКД 86 дюймдік тік гидравликалық кронштейн 2,5 мм қалыңдатылған болат пластиналарды және төрт ілмекті және тірек пластинасының жүк көтергіш құрылымымен, бес құлауға қарсы құлыппен және кабельді басқару бөлігімен біріктірілген қос гидравликалық өзек жүйесін қабылдайды. Ол гидравликалық қадамды реттеуді және жылдам бөлшектеуді қолдайды, максималды жүк көтергіштігі 120 кг, үлкен конференц-залдарда, командалық орталықтарда, цифрлық көрме залдарында және т.б. тік экранды орнату сценарийлері үшін өте қолайлы.

Негізгі құрылым және материалдар

1. Негізгі жақтау:

Қалыңдатылған жоғары берік суықтай илектелген болат табақтар және деформацияға қарсы өнімділік және күшейтілген жүк көтеру қабілеті үшін интегралды түрде жасалған алюминий қорытпасынан жасалған күшейтілген тіректер

2. Гидравликалық құрамдас бөліктер:

Үлкен экрандарды оңай көтеру үшін тұрақты буферлеуі және біркелкі бөлінген тірек қысымы бар ұзақ жүрістегі өнеркәсіптік гидравликалық цилиндрлер

3. Аспалы табақ жинағы:

86 дюймдік экрандарға арналған кеңейтілген VESA тік ілулі тақтайшасы, 400×600 және 600×800 өлшемдерін қамтитын негізгі саңылау үлгілерімен үйлесімді.

4. Қауіпсіздік құрылымы:

Кездейсоқ қопсытудың алдын алу және дисплей тақтасын қорғау үшін үш есе құлап кетуге қарсы құлыптар және сырғанаудан қорғайтын соққыны сіңіретін резеңке төсемдер.

5. Бекіту фитингтері:

Қабырғаға біркелкі кернеу мен берік орнату үшін ұлттық стандартты қалыңдатылған кеңейту болттары

Өнімнің артықшылықтары

1. Үлкен өлшемді экрандарға арналған реттелетін құрылым

Оңтайландырылған механикалық дизайн тек 86 дюймдік тік орнатуға арналған, әмбебап кронштейндерге қарағанда тұрақты, жақсы жабдықталған және қауіпсіз. Ұзақ пайдаланудан кейін деформацияны болдырмау үшін негізгі кернеу нүктелеріне арматуралық қабырғалар қосылады.

2. Қос гидравликалық шыбықтар – еңбекті үнемдейтін және артық қауіпсіздік

86 дюймдік экранның салмағы ауыр; жалғыз гидравликалық шыбықтар реттеу кезінде қосымша күшті қажет етеді және майдың ағып кетуіне бейім. Параллель қос шыбықтар оңай реттеу үшін біркелкі бөлінген демпфингті береді. Егер бір штанга дұрыс жұмыс істемесе, екіншісі жоғары қауіпсіздікті қамтамасыз ете алады.

3. Бес қабатты құлаудан қорғау

Біріктірілген негізгі ілмек, көмекші құлып, көтерілуге ​​қарсы қалқа, қолмен бұралған көтеруге қарсы бұрандалар және сырғанауға қарсы резеңке төсемдер, трафик көп коммерциялық орталарға жарамды.

4. Төмен пайдалану және техникалық қызмет көрсету шығындары

Экранды құралсыз алып тастау: қауіпсіздік ысырмаларының құлпын ашыңыз, қол бұрандаларын бұрап, экранды жоғары көтеріңіз.

Бүйірлік панельдердегі техникалық қызмет көрсетуге арналған бос орындар: артқы кабельдерді экранды алмай-ақ күтуге болады.

Магниттік кабельді басқару бөлімі: Кабельдерді құралсыз қосуға немесе ауыстыруға болады.

5. Кеңістікті жоғары пайдалану

Қабырғаға орнатылған тік дизайн ең аз көлденең кеңістікті алады, дәліздер, вестибюль және лифт кіреберістері сияқты тар кеңістіктерге өте ыңғайлы.

6. Қолдану ауқымы кең

Конференцияларға, көрмелерге, сауда орталықтарына, ауруханаларға, мемлекеттік кеңселерге, тікелей эфир студияларына және басқа сценарийлерге қолданылады.

Орнату қадамдары (86 дюймдік тік орнату үшін ерекше)

1. Қабырғалардың жүк көтергіштігін тексеріңіз, тік орталық сызықты деңгеймен калибрлаңыз және бұрғылау орындарын белгілеңіз

2. Тік және беріктікті қамтамасыз ету үшін тесіктерді бұрғылаңыз, қалыңдатылған кеңейту болттарын орнатыңыз және негізгі негізді бекітіңіз.

3. Кеңейтілген VESA аспа тақтасын 86 дюймдік экранның артындағы стандартты тесіктерге орнатыңыз.

4. Экранды кронштейннің қысқыш ұяларымен туралаңыз және оны баяу іліп қойыңыз; гидравликалық жүйе автоматты мойынтіректерді және буферлеуді қамтамасыз етеді

5. Құлап кетуге қарсы үш еселенген қауіпсіздік құлыптарын бекітіңіз және бос еместігін тексеріңіз

6. Кабельдерді тік кабель арналарына орналастырыңыз және биіктігі мен бұрышын реттеңіз

7. Пайдалануға кіріспес бұрын тұрақтылықты толық тексеруден өткізіңіз

Қолданылатын сценарийлер

Жиі қойылатын сұрақтар

1-сұрақ: 86 дюймдік экрандар ауыр. Кронштейн оларды деформациясыз тұрақты түрде ұстап тұра ала ма?

A: Иә. Қатаң жүк көтеру сынақтары жүргізілді. Негізгі корпус негізгі кернеу нүктелерінде арматуралық қабырғалары бар 2,5 мм қалыңдатылған болат тақталарды пайдаланады, олар 150 кг статикалық шекті жүктеме кезінде деформацияны көрсетпейді. Көптеген негізгі 86 дюймдік коммерциялық экрандардың (Sony, Samsung, LG және т.б.) салмағы 55–70 кг, жобалық жүктеме шегінен әлдеқайда төмен. Бұранданың тығыздығын алты ай сайын тексеру ұсынылады.

2-сұрақ: Қос гидравликалық штангалардың жалғыз өзектерге қарағанда қандай артықшылығы бар?

A: Екі негізгі артықшылық: ①Біркелкі демпферлік: Ауыр 86 дюймдік экрандар бір штангалардан жоғары демпферлік күшті талап етеді, бұл реттеуді көп еңбекті қажет етеді және майдың ағып кету қаупін арттырады. Параллель қос шыбықтар біркелкі жұмыс істеу үшін кернеуді біркелкі таратады.②Артық қауіпсіздік: егер бір гидравликалық өзек істен шықса, екіншісі негізгі қолдауды ұсына алады, бұл қауіпсіздік мүмкіндігі бір өзек конструкцияларында қолжетімсіз.

3-сұрақ: Экранды алып тастау үшін құралдарды пайдалану керек пе?

A: Экранды бөлшектеу механизмі үшін ешқандай құрал қажет емес – экранды көтеру үшін қауіпсіздік ысырмаларын аударып, көтерілуге ​​қарсы қол бұрандаларын бұраңыз. Дегенмен, 86 дюймдік экрандардың салмағы 55–70 кг, сондықтан екі операторды пайдалану ұсынылады. Кабельге техникалық қызмет көрсету үшін (мысалы, HDMI кабельдерін қосу/өшіру) бүйірлік техникалық қызмет көрсету бос орындардың арқасында экранды алып тастау қажет емес.

4-сұрақ: Сымдарды жасырғаннан кейін жаңа кабельдерді қалай қосуға болады?

A: Өте ыңғайлы. Кабель бөлімінің қақпағы магнитті түрде бекітілген және құралсыз ашылады. Қақпақты тартып, ішіне сымдарды бағыттап, оны жабу арқылы кабельдерді қосыңыз немесе ауыстырыңыз – экранды бөлшектеу қажет емес.

5-сұрақ: 86 дюймдік экранды орнату үшін қандай қабырға түрлері қолайлы?

A: Тек қатты бетон қабырғалары немесе тұтас кірпіш қабырғалары ғана жарамды. Гипсокартон, жеңіл болаттан жасалған қабырғалар және қуыс блок қабырғалары 86 дюймдік экранның салмағын қауіпсіз көтере алмайды. Берілген қалыңдатылған кеңейту болттары бетон және қатты кірпіш қабырғалар үшін арнайы әзірленген. Қабырға түрі белгісіз болса, жергілікті жерде кәсіби тексеру ұсынылады.

6-сұрақ: 86 дюймдік экран қаншалықты ауыр және қанша орнатушы қажет?

A: Көптеген негізгі 86 дюймдік коммерциялық экрандардың салмағы 55-70 кг таза. Бір адам қабырға негізін орната алады, ал экранды ілу үшін екі жұмысшы қажет (біреуі экранды ұстайтын, екіншісі ілмектерді туралайды). Адамның жарақаттануына жол бермеу үшін көтеру жабдықтары немесе механизмдер ұсынылады.
