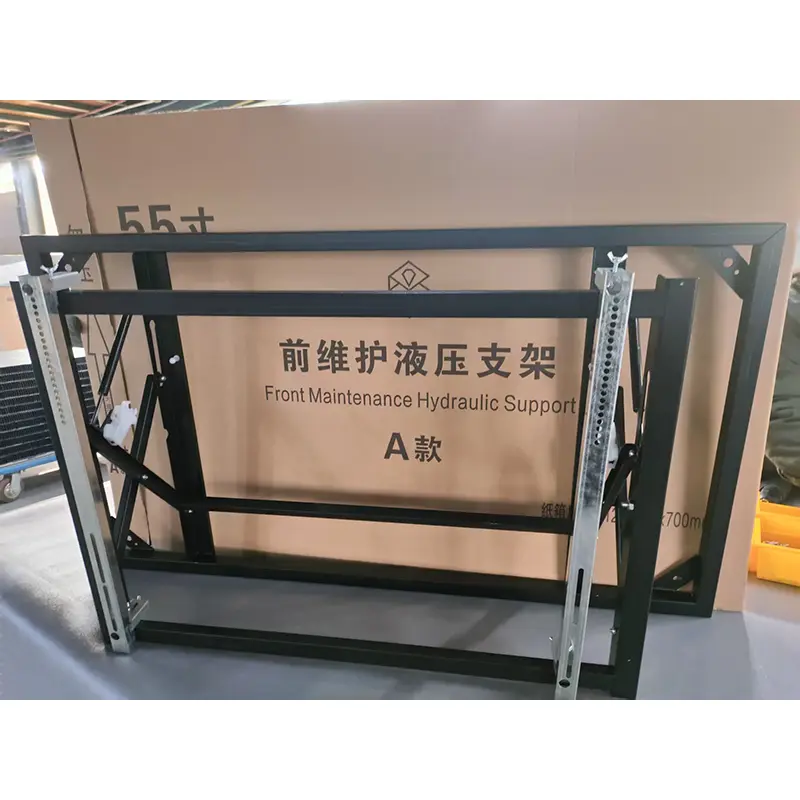

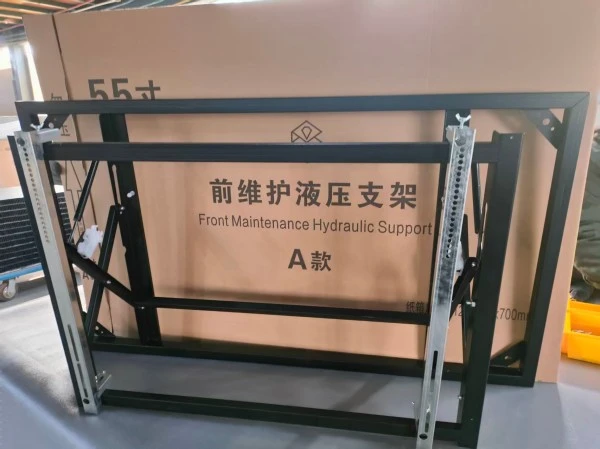

49 дюймдік бейне қабырға кронштейні

Бұл модульдік орнату жүйесі үлкен дисплей қабырғаларын қалыптастыру үшін бірнеше экранды қолдайтын 49 дюймдік СКД бейне қабырға панельдері үшін арнайы жасалған. 46 дюймдік нұсқамен салыстырғанда, 49 дюймдік панельдердің салмағы көбірек (әрқайсысы 20–30 кг) және жіңішке жақтаулары бар, бұл кронштейннің жүктеме сыйымдылығына және дәл реттеу дәлдігіне жоғары талаптар қояды. Қалыңдатылған профильдермен және кең ауқымды дәл реттеу механизмдерімен құрастырылған кронштейн үлкен бейне қабырғалары үшін ұзақ мерзімді тегістік пен тұрақтылыққа кепілдік береді. Ол жоғары деңгейдегі конференц-залдарға, бренд көрме залдарына, метродағы ақпарат экрандарына, үлкен оқиғаларға арналған фон қабырғаларына және басқа сценарийлерге өте ыңғайлы.

Материалдық және құрылымдық сипаттамалар

Неліктен мердігерлер осы арнайы 49 дюймдік кронштейнді таңдайды?

Өнімнің артықшылықтары

1. Ультра тар жақтау 49 дюймдік панельдер үшін дәл саңылауды реттеу

49 дюймдік панельдер әдетте 46 дюймдік панельдерге қарағанда жіңішке жақтауларға ие және жалғау қателеріне сезімтал. Кең ауқымды көп өлшемді дәл баптаумен (тік, көлденең, алдыңғы-артқы және көлбеу реттеу) жабдықталған кронштейн біркелкі, бөлінбейтін көрнекі әсерлер үшін бос орындарды 0,5–1,2 мм-де тұрақтандырады.

2. Ұзақ мерзімді есеп айырысуларға қарсы жоғары жүктеме сыйымдылығы

Жалғыз панельдердің салмағы 30 кг-ға дейін жетеді, ал кәдімгі кронштейндер жарты жыл бойы қолданғаннан кейін жоғарғы жағында алға қарай еңкейіп немесе төменгі жағында салбырап қалады. Көп нүктелі бөлінген жүк құрылымын және төменгі жүк көтергіш тіректерді қабылдай отырып, бұл кронштейн ≥80 кг қауіпсіз жүк көтергіштігін ұсынады. Ол сейсмикалық және дірілді модельдеу сынақтарынан өтті және 7 × 24 сағат үздіксіз жұмыс кезінде тұрақты құрылымды сақтайды.

3. Көлденең және тік аралас орнатумен икемді орналасу

Жолдар мен бағандардың ерікті комбинацияларын (2×2, 3×3, 3×4, 1×5, т.б.) және аралас көлденең/тік матрица орналасуларын қолдайды. Едендік нұсқа қабырғаға бұрғылауды қажет етпейді, мәрмәр қабырғаларға, шыны қалқаларға және уақытша қондырғыларға жарамды.

4. Тәуелсіз техникалық қызмет көрсету және бір панельді жылдам жою

Тәуелсіз қысқыш конструкция әрбір 49 дюймдік панельді бөлек бекітеді. Ақаулы панельді ауыстыру және артқы сымдарға техникалық қызмет көрсету көрші экрандарды бөлшектеуді қажет етпейді; бір адамның жұмысы техникалық қызмет көрсету уақытын 70%-ға қысқартады.

5. Ұқыпты және үйлесімді орналасу үшін жасырын сымдар

Электр кабельдерін (күшті ток) және HDMI/Ethernet кабельдерін (әлсіз ток) ажырату үшін, сигналдың кедергісін болдырмайтын және өрт қауіпсіздігі мен қауіпсіздікті тексеру стандарттарына сәйкес келетін тәуелсіз кабель ойықтары кронштейннің бүйірлері мен артқы жағында сақталған.

6. Әртүрлі қабырға түрлеріне арналған қос монтаждау режимдері

•Қабырғаға бекітілген: бетон және тұтас кірпіш қабырғалар үшін стандартты M10 кеңейту болттары кіреді

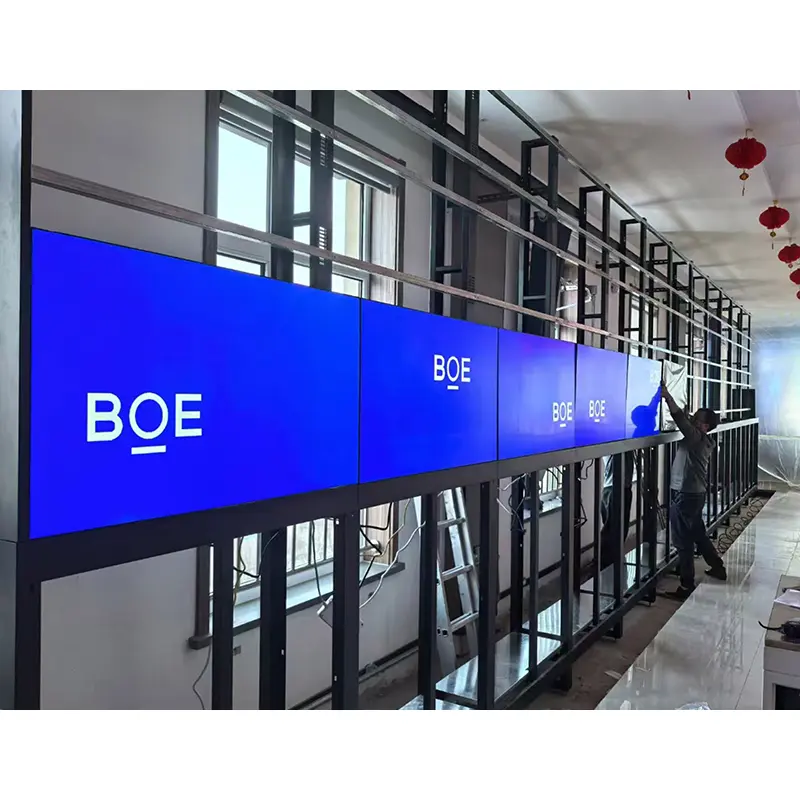

•Едендік: белсенділік орталықтары, уақытша көрме залдары және мәрмәр қабырғалар сияқты бұрғыланбайтын орындар үшін қосымша негіз

Орнату қадамдары

Екі жұмысшы қажет; 4 панельді жинақты орнату шамамен 2-2,5 сағатты алады

1. Схеманы жобалау

Панель санына (мысалы, 3×4 орналасуы) негізделген кронштейн өлшемдерін анықтаңыз және қабырғаға немесе жерге орналастыру сызықтарын белгілеңіз.

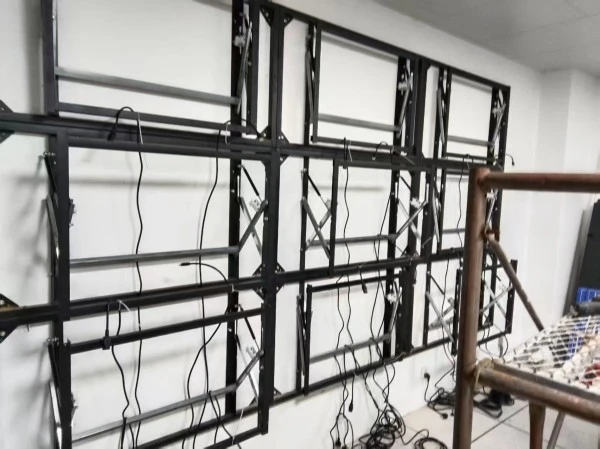

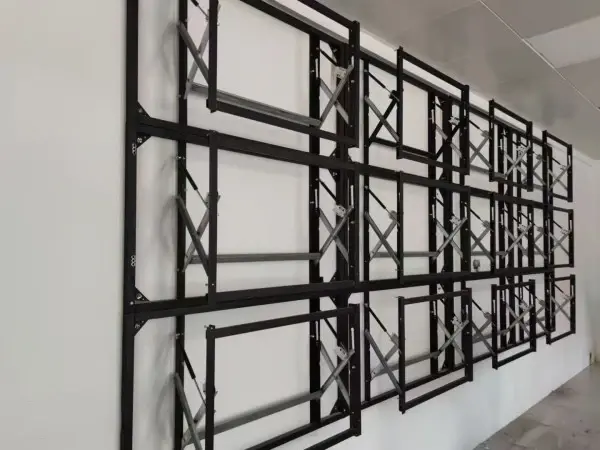

2. Негізгі жақтауды орнату

(1) Қабырғаға орнатылатын: қабырғаға M10 кеңейту болттары арқылы ≤600 мм аралықпен бекітілген көлденең арқалықтарды (әр жолға бір) орнатыңыз.

(2) Едендік: сол және оң жақ бағандарды және төменгі көлденең жақшаларды орнатыңыз, M12 кеңейту болттарымен жерге бекітіңіз және бағандарды қиғаш жақшалармен күшейтіңіз.

3. Аспалы тақталарды алдын ала орнатыңыз

Көлденең туралауды қамтамасыз ете отырып, 49 дюймдік панельдердің артқы жағындағы VESA тесіктеріне дәл реттелетін ілулі тақталарды бекітіңіз.

4. Панельдерді орнату

Төменгі қатардан бастаңыз, ілулі пластина ілмектерін арқалық ұяларымен туралаңыз, бағыттаушы беткейлер бойымен сырғытыңыз және төменгі ысырмаларды бекітіңіз.

5. Дәлдік дәл баптау

Біркелкі саңылаулар мен тегіс панель беттерін алу үшін жинақтағы алты бұрышты кілтпен домкрат бұрандаларын реттеңіз.

6. Кабельді басқару

Сымдарды бүйірлік кабель ойықтары бойымен, әр панельдің артында арнайы кабель байлау нүктелерімен өткізіңіз.

7. Соңғы құлыптау

Барлық блоктардың бекіткіш гайкаларын қатайтып, жалпы тегістігін тексеріңіз.

Қолдану сценарийлері

Өнімді таңдау диаграммасы

Жиі қойылатын сұрақтар

1-сұрақ: 49 дюймдік бейне қабырға кронштейнін қисық тігіс үшін жасауға бола ма?

A: Стандартты үлгі жалпақ жалғауға арналған. Көрме экрандары үшін арнайы қисық адаптерлер қол жетімді; сұрау бойынша радиус параметрлерін беріңіз.

2-сұрақ: Экранның орналасуын еркін реттеуге бола ма?

A: Иә. Модульдік құрылым реттелетін жолдар мен бағандары бар икемді комбинацияларды қолдайды.

3-сұрақ: Бір панельді алып тастау бүкіл бейне қабырғаның тұрақтылығына әсер ете ме?

A: Тәуелсіз қысқыш дизайны бір панельді бөлек бөлшектеуді құрылымның қалған бөлігін бұзбауды қамтамасыз етеді.

4-сұрақ: Нақты баптаудан кейін реттелген бос орындар қанша уақыт тұрақты болады?

A: Қалыпты пайдалану кезінде құлыптау гайкалары 6 ай бойы қайта реттеусіз саңылау дәлдігін сақтайды; алты ай сайын тексеру ұсынылады.

5-сұрақ: Қабырғаға немесе еденге орнатудың қайсысы тұрақты?

A: Екеуі де бірдей құрылымдық беріктікке ие. Таңдау қабырға жағдайына байланысты:

•Бетон/тұтас кірпіш қабырғалар: Қабырғаға орнатылатын (төмен құны)

•Шыны/мәрмәр/жеңіл болаттан жасалған қабырғалар: едендік (қабырғаға зақым келтірмейді)

•Уақытша және жылжымалы қондырғылар: едендік (қайталанатын құрастыру және бөлшектеу)
