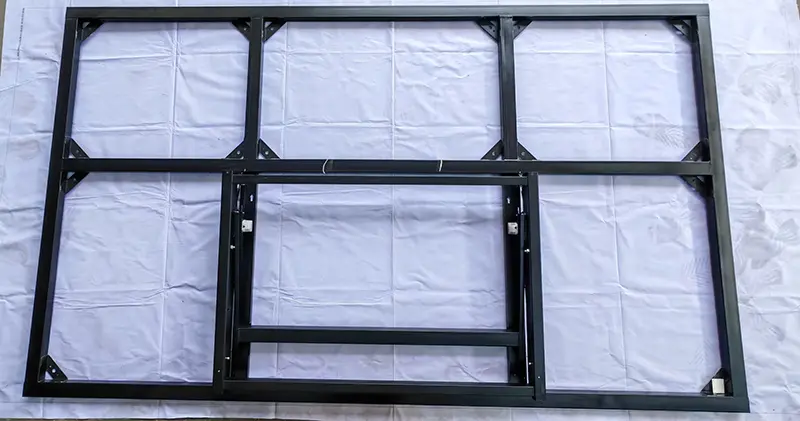

СКД 100 дюймдік тік гидравликалық кронштейн

СКД 100 дюймдік тік гидравликалық кронштейн – 100 дюймдік СКД алып экрандарға арналған (сонымен қатар 102/105 дюймдік үлгілермен үйлесімді) үшін жасалған аса ауыр жүкті қолдау жүйесі. 98 дюймдік және одан кішірек экрандарға арналған кронштейндерден айырмашылығы, жалаңаш 100 дюймдік экран әдетте салмағы 130 кг-нан асады және биіктігі 2,2 метрге жуық болады, бұл тек қабырғаға орнату арқылы қауіпсіз түрде қолдауға болмайды. Бұл өнім қабырғаға қосымша жүк көтергіш пен еден тірегін біріктіретін гибридті құрылымды ұсынады. Тік жүктеменің көп бөлігі жерге беріледі, ал қабырға тек құлаудың алдын алу және позицияны бекіту үшін қызмет етеді.

Материалдар және қолөнер

1. Негізгі жақтау:

Деформациясыз жоғары жүк көтергіштігі мен бұралуға төзімділігі үшін арматуралық қабырғалары бар қалыңдатылған және кеңейтілген суық илектелген болат табақтар.

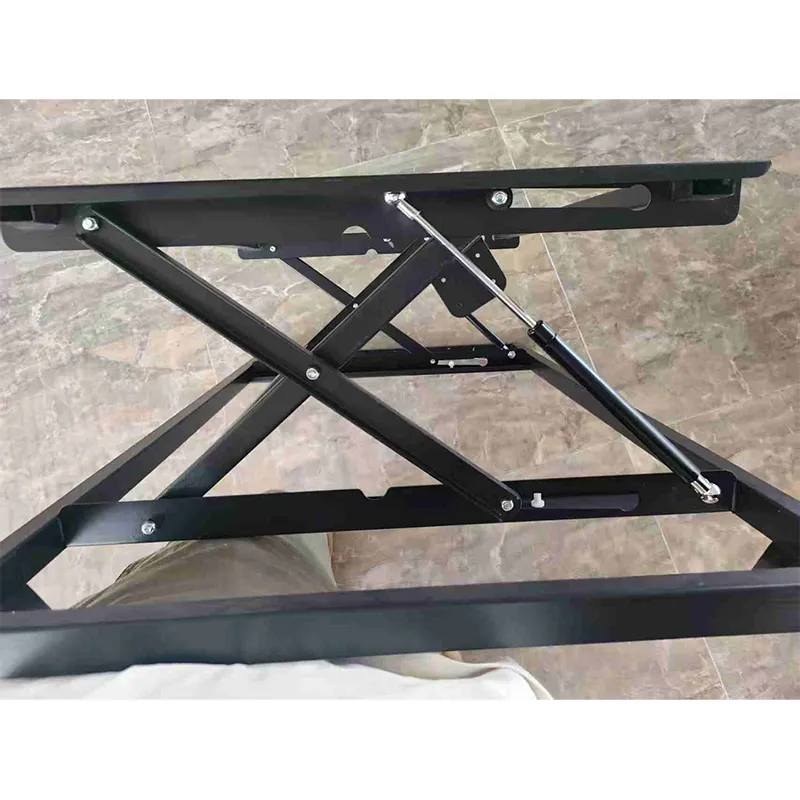

2. Гидравликалық жүйе:

Өнеркәсіптік деңгейдегі қос гидравликалық демпферлік компоненттер біркелкі қолдауды, тегіс көтеруді және дыбыссыз буферлеуді ұсынады.

3. Аспалы табақ жинағы:

100 дюймдік экрандарға арналған арнайы кеңейтілген VESA тік аспа тақтасы, үлкен өлшемді дисплейлер үшін стандартты орнату тесіктерімен үйлесімді.

4. Қауіпсіздікті қорғау:

Кездейсоқ құлап кетудің алдын алу үшін бірнеше құлауға қарсы ысырмалар және сырғып кетуге қарсы соққыны сіңіретін резеңке төсемдер.

5. Бекіту фитингтері:

Қатты орнату үшін қабырға кернеуін біркелкі тарату үшін ұлттық стандартты қалыңдатылған және ұзартылған кеңейту болттары.

Өнімнің артықшылықтары

1. Үлкен экрандар үшін теңшелген:

Тек 100 дюймдік тік орнату үшін оңтайландырылған, әмбебап кронштейндерге қарағанда тұрақты және жақсы жабдықталған.

2. Labor-saving hydraulic system:

Экранды және оның порттарын қорғау үшін оңай реттеу.

3. Төмен техникалық қызмет көрсету құны:

Кәсіби техниксіз жұмыс істейтін жылдам бөлшектеу дизайны.

4. Кеңістікті үнемдеу:

Қабырғаға жабысатын тік дизайн, ең аз көлденең ізі бар, вестибюльдерге, дәліздерге және көрме залдарына өте ыңғайлы.

5. Кең қолдану мүмкіндігі:

Конференциялар, көрмелер, сауда орталықтары, ауруханалар, мемлекеттік кеңселер, медиа индустрия және т.б. үшін жұмыс істейді.

Пайдалану және техникалық қызмет көрсету құнын дәстүрлі жақшалармен салыстыру

Қабырғаға қойылатын талаптар және орнату сипаттамалары

Сритикалық қауіпсіздік ескертуі

100 дюймдік экранның салмағы 90 кг-нан асады. Қабырғалардың дұрыс емес түрлері экранның құлап кетуіне, нәтижесінде мүліктің жоғалуына және адам жарақатына әкелуі мүмкін.

Рұқсат етілген қабырға түрлері (барлық талаптар бір уақытта орындалуы керек)

Тыйым салынған қабырға түрлері (орнатуға қатаң тыйым салынады)

Қажетті құралдар және орнатушылар саны

Орнату қадамдары

1. Қабырғаны тексеру: Қабырғаның бекітілген қалыңдығы бар тұтас бетон немесе кірпіш екенін растаңыз.

2. Орналастыру және белгілеу: тік орталық сызықты сызу және 8 бұрғылау нүктесін белгілеу үшін лазер деңгейін пайдаланыңыз.

3. Бұрғылау және тесіктерді тазалау: Электр балғамен≥100 мм тереңдікте тесіктерді бұрғылаңыз, қоқысты тазалаңыз және M10 кеңейту түтіктерін салыңыз.

4. Негізді бекіту: Қабырға негізін орнатыңыз, 8 кеңейту болттарын біртіндеп қатайтыңыз және тіктігін тексеріңіз.

5. VESA аспа тақтасын орнату: кеңейтілген VESA тақтасын 100 дюймдік экранның артқы жағына бекітіңіз (600×400, 800×600, 900×600 тесік үлгілерімен үйлесімді).

6. Экранды ілу үшін дайындықтар: Гидравликалық шыбықтар мен қауіпсіздік ысырмаларын тексеріңіз; көтеру платформасын орнату биіктігіне реттеңіз.

7. Экранды орнату: екі жұмысшы экранды көтеріп, бір оператор ілмектерді негізгі ұяшықтармен туралап, баяу түсіру үшін бағыттайды.

8. Қауіпсіздік ысырмаларын бекітіңіз: Негізгі ілмектерді, бүйірлік қауіпсіздік құлыптарын және қолмен бұралған қисайтуға қарсы бұрандаларды дәйекті түрде бекітіңіз.

9. Кабельді басқару және реттеу: Кабельдерді магниттік кабель бөліміне бағыттаңыз және оңтайлы көру күйіне еңкейту бұрышын реттеңіз.

10. Соңғы тексеру: бос еместігін растау үшін экранды шайқаңыз және барлық ысырмаларды тексеріңіз.

Қолданылатын сценарийлер

Корпоративтік кеңсе

Конференц-залдың үлкен экрандары, алдыңғы үстелге арналған сәлемдесу дисплейлері, корпоративтік мәдениетті көрсету қабырғалары

Коммерциялық дисплей

Сауда орталығының жарнамалық экрандары, бренд көрмесінің демо экрандары, дүкеннің цифрлық плакат экрандары

Мемлекеттік және қоғамдық қызметтер

Мемлекеттік залдардағы ақпаратты шығару экрандары, аурухана нұсқаулығы экрандары, көрме өтетін орынға нұсқау экрандары

Медиа және тікелей трансляция

Қысқа бейнені тікелей трансляциялауға арналған тік алып экрандар, өзін-өзі мультимедиалық мазмұн дисплейлері, студиялық ақпарат экрандары

Білім және оқыту

Кампус бюллетень экрандары, оқу бөлмесінің демо-экрандары, оқу мекемелеріне арналған интерактивті дисплейлер

Жиі қойылатын сұрақтар

1-сұрақ: Осы 100 дюймдік тік кронштейннің максималды жүк сыйымдылығы қандай?

A: Қалыңдатылған кеңейтілген болат табақтармен және қос гидравликалық тірекпен салынған, оның максималды жүктемесі 130 кг-ға жетеді, бұл 100 дюймдік үлкен экрандардың барлық түрлерінің салмағын толығымен жабады.

2-сұрақ: Тігінен орнатылған 100 дюймдік экран ауырлық орталығының алға жылжуына байланысты алға қарай ұшып кете ме?

A: Ол жүкті ішке қарай жылжыту үшін артқа қарай ығыстырылған ілулі тақталары бар, алға қарай еңкейтуді және жиектердің бұралуын болдырмайды.

3-сұрақ: Тік орнатудан кейін экран мен қабырға арасындағы қашықтық қандай?

A: Қабырға аралығы небәрі 60 мм–85 мм, өте жұқа және кеңістікті үнемдейтін ұқыпты, минималистік көрініс.

4-сұрақ: Тасымалдау кезінде кронштейн деформацияға бейім бе?

A: Ол кіріктірілген штампталған құрылымдық бөлшектерді, толық күшейтілген орауыш пен бұрыштық қатты қорғанысты, тасымалдау кезінде деформацияны болдырмау үшін күшті қысуға және құлауға төзімділікке ие.

5-сұрақ: Кабельдерді қалай жасырып, кейінірек жаңа сымдарды қосуға болады?

A: Кронштейн 4 HDMI кабелін, 2 қуат сымын және 2 желі кабелін сақтайтын кірістірілген магниттік кабель бөлімімен (60 см В×120 см H×4 см D) жеткізіледі. Қақпақ магнитпен бекітілген және ашылатын құралсыз. Кабельдерді қосу немесе ауыстыру үшін: қақпақты тартыңыз, ішіне жаңа кабельдерді салыңыз және қақпақты жабыңыз — экранды алып тастау қажет емес.

6-сұрақ: Оны көлденең орнатуға болады ма? Ол көлденең деңгейді реттеуді қолдайды ма?

A: Бұл үлгі тек тік орнатуды қолдайды, оның құрылымы экранның тік ауырлығын бөлу үшін оңтайландырылған. Көлденең және тік бағдар арасында ауысу қажет болса, айналмалы кронштейнімізді сатып алыңыз. Көлденең туралау үшін: негізді орнату кезінде лазер деңгейімен калибрлеу; дәл көлденең реттеу (±2°) экранды орнатқаннан кейін қол жетімді.

7-сұрақ: Кронштейн соққыға төзімді және жер сілкінісі болуы мүмкін аймақтарға жарамды ма?

Ж: Ол 8 балдық жер сілкінісінің жиілігін модельдейтін діріл сынақтарынан өтті, экран құлап кетпейді немесе ысырмалары бос. Алты еселенген қауіпсіздік бекітпесі дизайнындағы көтерілуге ​​қарсы қалқандар мен сырғанауға қарсы резеңке төсемдер вибрациялық орта үшін арнайы оңтайландырылған. Ол Жапония, Тайвань, Чили, Түркия және Калифорния, АҚШ сияқты сейсмикалық аймақтарға қолданылады.
