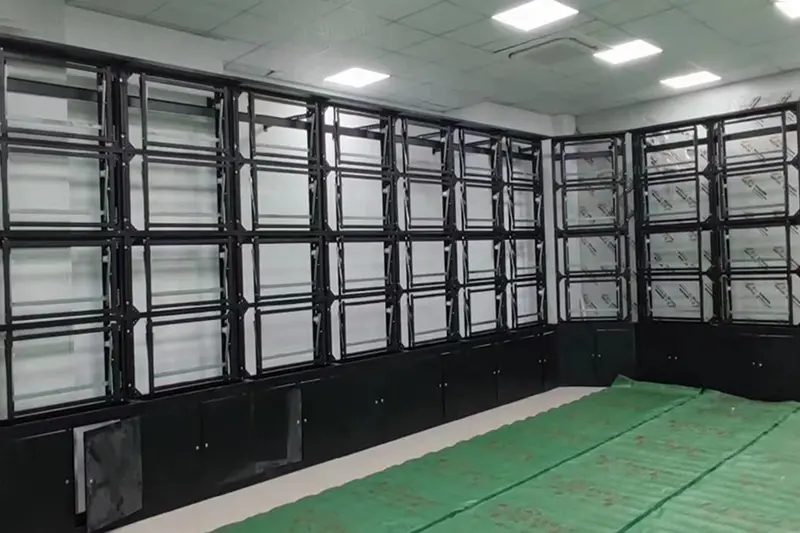

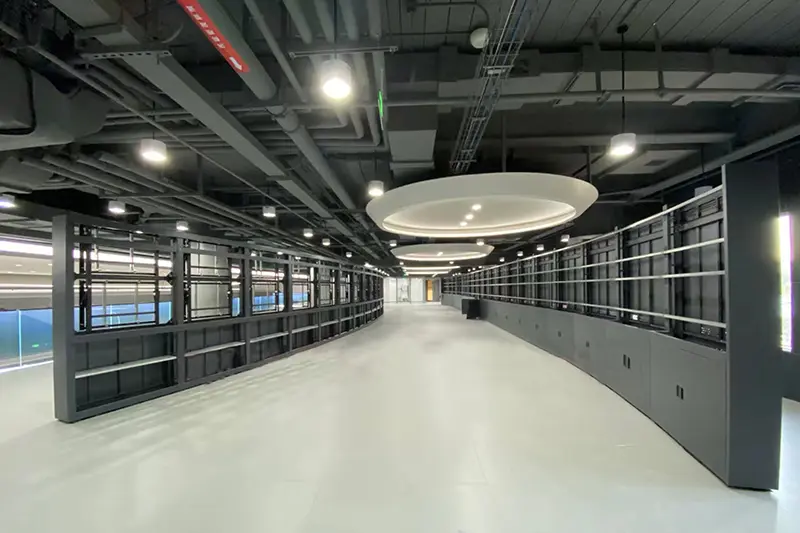

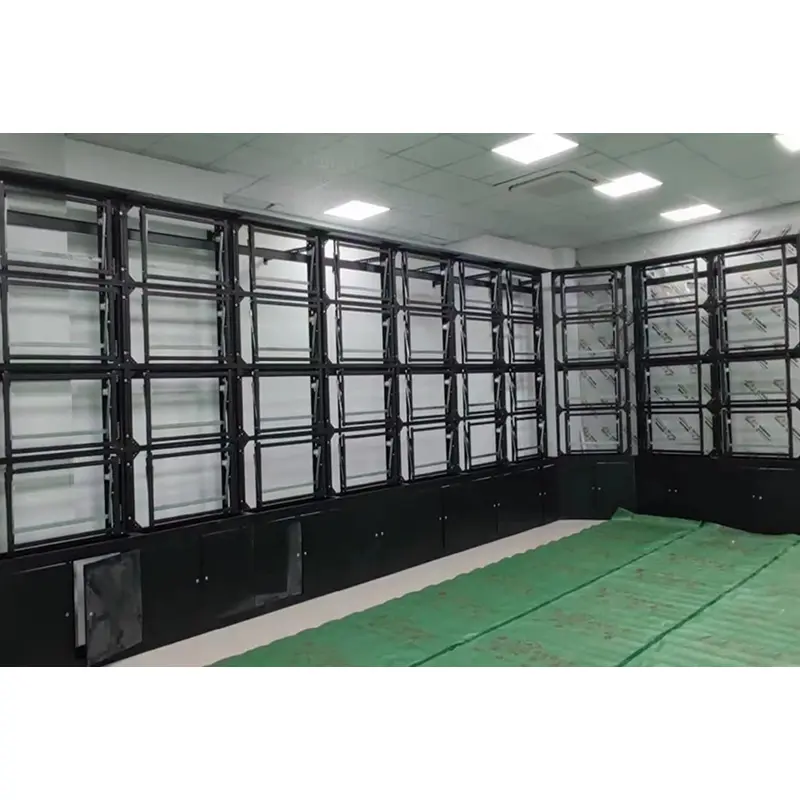

55 дюймдік бейне қабырға кронштейні

55 дюймдік бейне қабырға кронштейні тамаша визуалды туралауға қол жеткізу үшін жасалған дәл орнату жүйесі болып табылады. 55 дюймдік тар жақтаулы дисплей блоктары тігістің біркелкілігіне өте сезімтал; стандартты бекітпелер температураның ауытқуына байланысты реттеуден кейін немесе позициялық ауысудан кейін жиі кері серіппеден зардап шегеді. Бұл өнімде ±10мм (тік және көлденең) және ±6мм (тереңдік) реттеу ауқымын ұсынатын қос гайкалы қопсытуға қарсы жұқа реттеу механизмі бар; ол тактильді, дәл басқаруды қамтамасыз етеді және құлыпталғаннан кейін нөлдік дрейфті қамтамасыз етеді. Ол теледидар студиясының фондары, мұражайлардағы ауқымды сандық өнер дисплейлері және флагмандық дүкен қабырғалары сияқты үздіксіз көрнекі бейнелерді талап ететін жоғары деңгейлі коммерциялық қолданбаларға өте қолайлы.

Неліктен 55 дюймдік бейне қабырғалар үшін арнайы кронштейн қажет?

Өнімнің артықшылықтары

✅Ауыр жүктемеге үйлесімді: Қалыңдатылған профильдер мен арматуралық қабырғалар 49 дюймдік кронштейндерге қарағанда 30% жоғары бір нүктелік жүктемені қамтамасыз етеді, ұзақ уақыт пайдаланудан кейін қонбайды.

✅Тұрақты жалғау саңылаулары: Бекіткіш гайкалармен жұптастырылған әрбір панель үшін тәуелсіз құлыптау температураның ауытқуы мен шамалы дірілден туындаған орын ауыстырудың алдын алады.

✅Орнатудың жоғары төзімділігі: көлденең арқалықтарға алдын ала орнатылған көлденең көпіршік деңгейлері және ілмектердің кіре берістеріндегі бағыттаушы беткейлер бір адамға 55 дюймдік ауыр панельдерді оңай орнатуға мүмкіндік береді.

✅Кең үйлесімділік: 55 дюймдік бейне қабырға панельдерінің негізгі брендтерімен үйлесімді VESA 600×400мм және 800×400мм тесік үлгілерін қолдайды.

✅Ауа-райына жоғары төзімділік: жартылай сыртқы қолдануға арналған сыртқы ұнтақ жабыны.

Материалдық және құрылымдық сипаттамалар

46 дюймдік және 49 дюймдік жақшалармен кілттерді салыстыру

Негізгі мүмкіндіктер

1. Ауыр 55 дюймдік панельдер үшін теңшелген ауыр қысымға төзімді жақтау

Негізгі арқалық 2,8 мм суық илектелген болат табақты қабылдайды, ал бағанның көлденең қимасы 60 × 40 мм-ге дейін кеңейтілген (49 дюймдік кронштейнге қарағанда 30% үлкен секция ауданы). Панельдің нақты салмағы 25-35 кг аралығында болғанда, ≥80 кг бір панельді жүктемеге арналған, ол ұзақ уақыт ілу кезінде майысусыз, бұралусыз немесе отырусыз жеткілікті қауіпсіздік шегін қамтамасыз етеді.

2. Қайта оралуға қарсы құлыптаумен жоғары дәлдіктегі 6 жолды дәл реттеу

Тік және көлденең реттеу диапазоны ±10 мм жетеді, алдыңғы артқы реттеу ± 6 мм, 46 дюймдік және 49 дюймдік үлгілерден жоғары. Қосарланған гайкаға қарсы құрылым нақты реттеу кері байланысын және құлыптаудан кейін нөлдік дрейфті қамтамасыз етеді. Біріктіру саңылаулары -10℃-ден 50℃-ге дейінгі температура ауытқулары немесе шамалы дірілдер кезінде де ұзақ мерзімді тұрақты болып қалады.

3. Үлкен панельдің бұралуын жою үшін бұралуға қарсы көмекші ілмектер

Биік 55 дюймдік панельдер өз салмағымен көлденеңінен бұралуға бейім, бұл біркелкі саңылаулардың биіктігіне әкеледі. Бұралуды толығымен болдырмау үшін әрбір панельдің артқы жағында екі бүйірлік тығындар орнатылып, қосылатын саңылаулардың екі жағындағы биіктік айырмашылығын≤0,3мм қамтамасыз етеді.

4. Қос монтаждау режимдері: қабырғаға және еденге орнатылатын

•Қабырғаға бекітілген: M12 кеңейту болттарымен бекітілген бетон және қатты кірпіш қабырғалар үшін (46/49 дюймдік кронштейндер үшін пайдаланылатын M10 болттарынан үлкенірек)

•Едендік: қабырғаға бұрғылау мүмкін емес орындарға жарамды, бағандарды сыртқа қарай қисайту үшін қосымша ауыр реттелетін аяқ төсемдерімен және төменгі көлденең байлау шыбықтарымен жабдықталған.

5. Бір адам басқаратын жылдам бөлшектеуге болатын техникалық қызмет көрсету дизайны

Бағыттаушы еңістері бар екі қабатты жоғарғы және төменгі ілгектер ілулі тақталар мен көлденең арқалықтарды біріктіреді. Панельдерді 10 мм жоғары көтеру, содан кейін сыртқа тарту арқылы алып тастауға болады, оны бір жұмысшы басқара алады. Кабельді ыңғайлы қосу және ажырату үшін кронштейннің артқы жағында техникалық қызмет көрсету саңылаулары сақталған.

6. Жартылай сыртқы сценарийлер үшін сыртқы ауа-райына төзімділік

Сыртқы ұнтақ жабыны 120 сағаттық тұзды бүрку сынағынан өтеді (қарапайым жақшалар үшін 72 сағатпен салыстырғанда). Жол қозғалысы туралы ақпарат дүңгіршектері, сыртқы жарнама экрандары және стадиондардың карниздері сияқты тот пен өшуге қарсы тұратын жартылай ашық кеңістіктерге қолданылады.

Орнату қадамдары

Екі жұмысшы қажет; 4 панельді орнату 2,5-3 сағатты алады (салмағы ауыр болғандықтан кіші өлшемдерге қарағанда 30% ұзағырақ)

1. Сайттағы сауалнама

Қабырға өлшемдерін өлшеңіз, қабырға түрін растаңыз (бетон/тұтас кірпіш/жеңіл қабырға), орналасу жоспарын анықтаңыз (мысалы, 3×3) және жақтауды орнату орындарын белгілеңіз.

2. Негізгі жақтауды бекіту

•Қабырғаға орнатылған: қабырғаға M12 кеңейту болттары арқылы бекітілген көлденең арқалықтарды (әр жолға бір) орнатыңыз.

•Едендік: сол және оң жақ бағандарды және төменгі көлденең жақшаларды орнатыңыз, M12 кеңейту болттарымен жерге бекітіңіз және бағандарды диагональды жақшалармен күшейтіңіз

Тұрақты негізді қамтамасыз ету үшін деңгей өлшегішпен көлденең және тік деңгейлерді қайта-қайта калибрлаңыз.

3. Аспалы табақтарды алдын ала жинаңыз

55 дюймдік панельдердің артқы жағындағы VESA саңылауларына (600×400 немесе 800×400) дәл бапталатын ілулі тақталарды бекітіңіз және пластиналарды көлденең ұстаңыз.

4. Панельдерді бір-бірден орнатыңыз

Төменгі қатардан бастаңыз, панель ілмектерін бағыттаушы беткейлер арқылы арқалық ұяларына сырғытыңыз және төменгі ысырмаларды бекітіңіз. Екі жұмысшыға ауыр 55 дюймдік панельдерді көтеріп, ілмектерді туралау ұсынылады.

5. Дәлдік дәл баптау

6 жақты домкрат бұрандаларын (тік/көлденең/алдыңғы-артқы) берілген алты қырлы кілтпен реттеңіз, мақсатты жалғау аралығы≤0,5 мм болатын көлденең саңылауларды қамтамасыз ету үшін бұралуға қарсы тығындарды пайдаланыңыз.

6. Кабельді басқару

Сымдарды бүйірлік кабель ойықтары бойымен жүргізіңіз, күшті және әлсіз ток кабельдерін бөліңіз және кейінірек техникалық қызмет көрсету үшін артқы техникалық қызмет көрсету тесіктерін пайдаланыңыз.

7. Соңғы құлыптау

Барлық блоктардың қос жаңғақтарын бұрап бекітіңіз және жалпы тұрақтылықты толығымен тексеріңіз.

8. Қуатты қосу сынағы

Дисплей әсерлерін қосу және жөндеу; қосу өнімділігі талаптарға сай болғаннан кейін пайдалануға беріледі.

Қолданба сценарийлері және ұсынылған конфигурациялар

Жиі қойылатын сұрақтар

1-сұрақ: Панельдердің көлденең деңгейін орнатудан кейін жеке реттеуге бола ма?

A: Иә. Әрбір панельдің ілулі тақтасы тік және көлденең дәлдікпен дербес жобаланған; позицияларды орнатудан кейін де бұрандалар арқылы өзгертуге болады.

2-сұрақ: Қосылу өлшемдерін сайт жағдайларына сәйкес реттеуге болады ма?

A: Модульдік құрылым жоба талаптарына сәйкес кез келген өлшемдегі бейне қабырға матрицаларын құру үшін жолдар мен бағандардың еркін комбинациясын қолдайды.

3-сұрақ: 55 дюймдік бейне қабырға кронштейні ұзақ мерзімді, күнделікті пайдалану кезінде деформациялануы немесе босап қалуы мүмкін бе?

A: Премиум болат материалдары және қорғаныс жабыны қалыпты үй жағдайында құрылымдық деформация мен қопсытуды болдырмайды.

4-сұрақ: Орнату үшін қандай құралдар қажет?

A: Соққылы бұрғы / электр балға (12 мм және 14 мм бұрғылар), деңгей өлшегіш, 8–10 мм ашық кілт, 4 мм/5 мм алтыбұрышты кілт, лента өлшегіш, маркер қалам.

5-сұрақ: 55 дюймдік кронштейнді 49 дюймдік / 46 дюймдік жақшалармен алмастыруға бола ма?

A: Алмасу ұсынылмайды. 55 дюймдік панельдердің салмағы 30% артық және ауырлық орталығы басқаша 15 см биіктікте тұрады. Бұл кронштейн мақсатты жаңартуларды ұсынады: қалыңырақ негізгі арқалық (2,8 мм және 2,0 мм), бағанның көлденең қимасы кеңірек (60 × 40 мм және 50 × 30 мм), үлкенірек реттеу ауқымы (± 10 мм және ± 6 мм) және M12 кеңейту болттары (M10-ға қарсы). Арнайы үлгілер қатаң түрде ұсынылады.
