СКД бейне қабырғаға орнату

СКД бейне қабырға аспасы СКД бейне қабырғалары үшін арнайы әзірленген, қауіпсіздік мониторингі, конференция орталықтары, коммерциялық жарнама және қозғалысты басқару орталықтары сияқты көп экранды қосу сценарийлерінде кеңінен қолданылатын модульдік металл тірек жүйесі. Дәл баптау механизмдері бар, беріктігі жоғары суықтай илектелген болат табақтардан жасалған, ол қабырғаға және еденге орнатуды қолдайды, біркелкі жалғау саңылаулары мен тегіс жалпы бетті қамтамасыз ету үшін әр панель үшін тәуелсіз реттеледі. Өндіруші тікелей жеткізеді, OEM теңшеу қол жетімді.

Үш негізгі инженерлік ауырсыну нүктесі шешілді

1. Біркелкі емес жалғау саңылаулары – 6 жақты дәл реттеу, ең аз саңылау 0,5 мм дейін

2. Ұзақ мерзімді салбырап – Төменгі жүк көтергіш кронштейндер + көп нүктелі күш мойынтіректері, 8 жыл ішінде деформация болмайды

3. Күрделі техникалық қызмет көрсету – бір панельді тәуелсіз бөлшектеу, 90 секунд ішінде ауыстыру

Үлгіні таңдау бойынша нұсқаулық

Неліктен біздің СКД бейне қабырға аспасын таңдау керек?

1. Дәл жалғау саңылауын басқаруға арналған 6 жақты дәл реттеу

Орнатқаннан кейін кесуге арналған тік, көлденең және алдыңғы артқы 6 жақты реттеу механизмдерімен жабдықталған. Қабырғаларды бұрғылау кезінде ±5 мм қателер болса да, жалғау саңылауларын 0,5–1,5 мм дейін тарылтуға болады (экран жақтауының қалыңдығына байланысты).

Реттеу диапазоны:

•Тік:±8мм

•Көлденең:±8мм

•Артқы жағы:±5мм

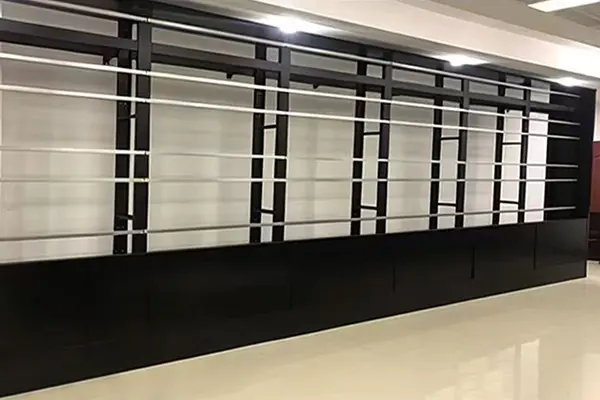

2. Икемді орналасуға арналған модульдік жақтау

Нақты орналасу ысырмалары бар бөлінген құрастыру жақтауы:

•Бір қатарлы ландшафт орналасуы (1×N)

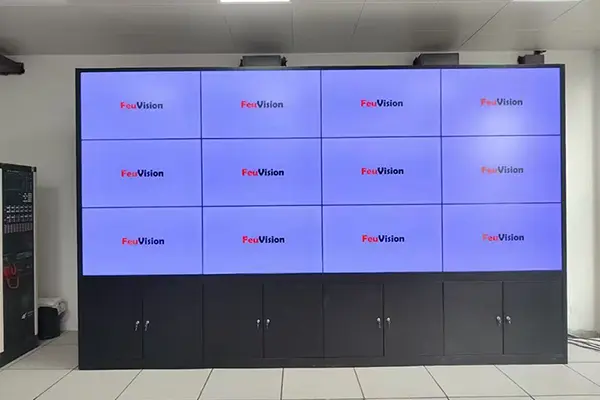

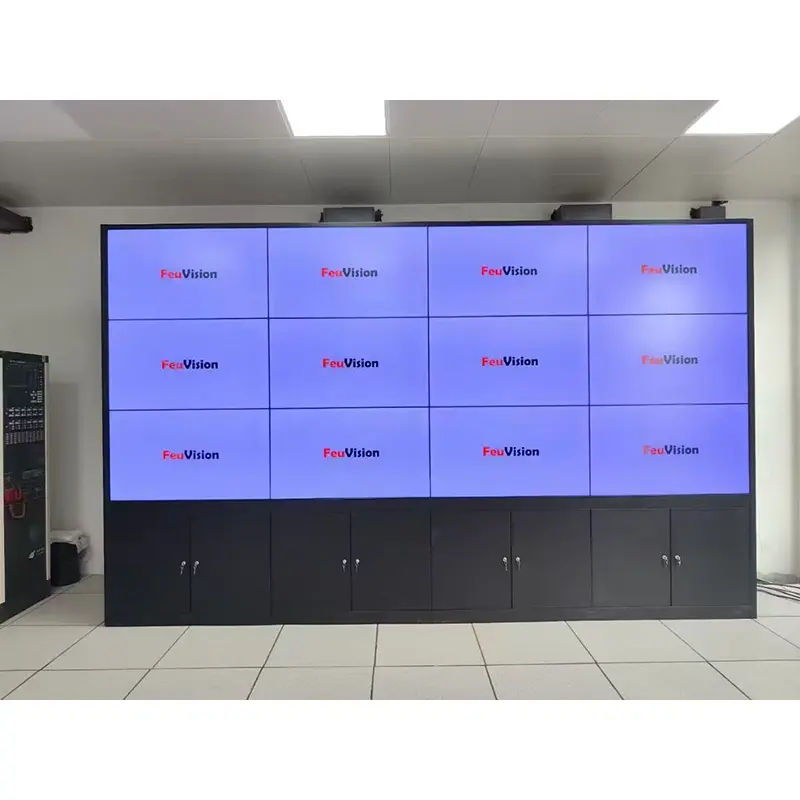

•Көп жолды матрицалық орналасу (M×N)

•Портрет экранын қосу (сандық белгі үшін)

•Аралас пейзаж және портрет орналасуы

Бір бағананың максималды биіктігі: 4м (шамамен 6 дана 46 дюйм/ 4 дана 55 дюймдік панельдер)

Бірнеше бағандар жиынтықтары арқылы шектеусіз көлденең кеңейту

3. Күтімсіз техникалық қызмет көрсету үшін тәуелсіз бөлшектеу

Әрбір панель бөлек ілмектермен бекітіледі. Ақаулы панельді ауыстыру немесе артқы сымдарды тексеру үшін:

✅Жанындағы экрандарды бөлшектеудің қажеті жоқ

✅90 секунд ішінде бір адамға бөлшектеу

✅Қабырғаның жалпы тұрақтылығына әсер етпейді

4. Төменгі жүктеме кронштейндері салбырап қалуды болдырмайды

Жалғыз 55 дюймдік панельдің салмағы 35 кг-ға дейін жетеді. Қарапайым бекіткіштер ұзақ уақыт пайдаланудан кейін алға еңкейіп, төмен салбырап қалуға бейім артқа ілулі болады.

Бұл қондырғы панель салмағын көлденең арқалықтарға бөлу үшін төменгі жүк тіректерін қосады, бір панельді қауіпсіз жүк көтергіштігі 80 кг және 8 жыл ішінде нөлдік деформация.

5. Ұқыпты көріну үшін жасырын кабельді басқару

Бөлінген күшті және әлсіз ток сымдары үшін жақтауда сақталған арнайы кабельді бағыттау арналары:

HDMI кабельдері, желілік кабельдер және қуат сымдары толығымен қамтылған

Бейне қабырғаның алдыңғы жағында ашық сымдар жоқ

Өрт бақылау және қауіпсіздік инспекциясы стандарттарына сәйкес

6. Қос орнату режимдері қабырғалардың барлық түрлеріне сәйкес келеді

Техникалық параметрлер

Орнату қадамдары (анықтама үшін қабырғаға бекітілген)

2 жұмысшы қажет; 4 панельді бейне қабырғаға шамамен 2 сағат кетеді

Қабырғаға орнату қадамдары

1. Өлшеу және орналастыру: Қабырғадағы бұрғылау позицияларын қосу схемасы бойынша белгілеңіз, деңгей өлшегішпен калибрлаңыз

2. Көлденең арқалықтарды бекітіңіз: M10/M12 кеңейту болттары бар көлденең арқалықтарды (әр жолға 1) орнатыңыз, аралығы≤600мм

3. Аспалы тақталарды алдын ала орнату: экрандардың артқы VESA саңылауларына дәл реттелетін ілулі тақталарды бекітіңіз, көлденең туралауды қамтамасыз етіңіз.

4. Экрандарды орнату: төменгі қатардан бастап, экран ілмектерін көлденең арқалық ұяларына сырғытыңыз және ысырмаларды бекітіңіз

5. Жалғау саңылауларын дәл баптау: 6 бұрышты кілтпен 6 жақты бұрандаларды ≤1,0 мм дейін тар саңылауларға реттеңіз.

6. Кабельді басқару: Барлық кабельдерді сым ойықтарына салып, босап кетпейтін бұрандаларды қатайтыңыз

7. Қосылған сынақ: суреттің үздіксіздігін тексеріңіз, растаудан кейін пайдалануға беріңіз

Еденге орнату қадамдары

1. Бағандарды жинаңыз: сол және оң жақ бағандарды төменгі көлденең жақшалармен қосыңыз, реттелетін аяқ төсемдерін орнатыңыз

2. Деңгейді реттеу: биіктікті реттеу үшін аяқ төсемдерін бұрыңыз, деңгей өлшегішпен калибрлаңыз

3. Диагональды жақшаларды қосыңыз: күшейту үшін 2 м-ден асатын биіктіктер үшін міндетті диагональды тірек

4. Экранды орнату: Қабырғаға орнату процедурасының 3-5 қадамын орындаңыз

5. Қорытынды құлыптау: барлық жалғау болттарын қатайтып, сынақтан өткізу үшін қосыңыз

Қолданылатын сценарийлер

Дәстүрлі таулармен салыстыру

Жиі қойылатын сұрақтар

1-сұрақ: Бұл бекітпе бейне қабырға панельдерінің қандай өлшемдеріне сәйкес келеді?

A: Негізгі 46”, 49” және 55” бейне қабырға панельдерімен үйлесімді. Басқа өлшемдер (43”, 65”) үшін арнайы үлгілерімізді тексеріңіз немесе теңшеу үшін хабарласыңыз.

2-сұрақ: Ішінара ақаулы панельдерді ауыстыру қиын ба?

A: Тәуелсіз ілулі дизайн бүкіл бейне қабырғаның тұрақтылығына әсер етпей, бір панельдерді бөлек бөлшектеуге мүмкіндік береді.

3-сұрақ: Бекіткіш қисық СКД пластинкаларына сай бола ала ма?

Ж: Стандартты бейне қабырға бекіткіштері тегіс құрылымды. Қисық СКД панельдері үшін қисық адаптерлер қажет. Арнайы қисық қаруларды өңдеу үшін қисықтық радиусын және разрядтық радианы қамтамасыз етіңіз.

4-сұрақ: Экранның максималды жүктеу сыйымдылығы мен қауіпсіздік коэффициенті қандай?

A: Жобаланған бір панельді жүк көтергіштігі: 80кг (бұзатын сынақ жүктемесі≥160кг), қауіпсіздік коэффициенті≥2.0. Ең ауыр негізгі 55" панель шамамен 30 кг, 65" және 45 кг дейін, екеуі де дизайн шегінен әлдеқайда төмен. Орнатпас бұрын қабырғаның немесе жердің нақты жүк көтергіштігін тексеріңіз.

5-сұрақ: Қабырғаға орнатылатын және еденге орнатылатын түрлерін қалай таңдауға болады?

A:

•Бетон / тұтас кірпіш қабырға→Қабырғаға орнатылатын (төмен құны, кеңістікті үнемдейтін)

•Шыны / мәрмәр / жеңіл болат қабырға (бұрғылауға рұқсат етілмейді)→Еденді (декорацияға зақым келтірмейді)

•Көп сайтты мобильді пайдалану→Ұялы арба тірегі (дөңгелектері бар)

6-сұрақ: Ол басқа брендтердің (Samsung/LG/BOE) экрандарымен үйлесімді ме?

A: Иә. VESA орнату саңылаулары 200×200 мм-ден 800 × 600 мм-ге дейін, нарықтағы 46–55 дюймдік коммерциялық бейне қабырға панельдерінің 95%-дан астамымен үйлесімді.

Неліктен бізді таңдау керек?

•10 жылдан астам бейне қабырға аспасын өндіру тәжірибесі

•ISO9001:2015 сапа менеджменті жүйесінің сертификаты

• Металл қаңылтырды толық өңдеу, бүрку және құрастыру бар жеке меншік зауыт

•Экспорт тәжірибесі: Еуропа, Америка, Оңтүстік-Шығыс Азия және Таяу Шығысты қоса алғанда, 30-дан астам елге сатылатын өнімдер

•Теңшеу мүмкіндігі: 3D сызбасын растау арқылы толық процесс OEM/ODM қолдауы

•Сатудан кейінгі кепілдік: 24 сағат ішінде жауап, 48 сағат ішінде шешім ұсынылады
