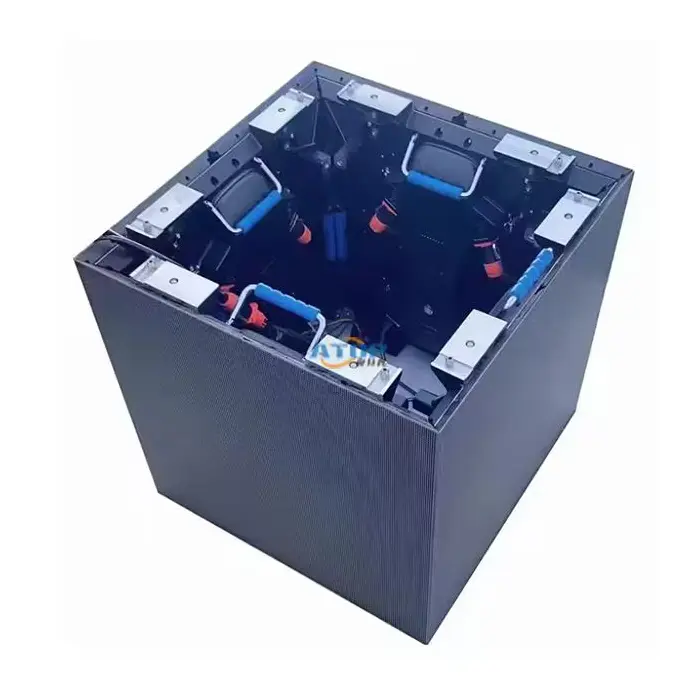

Бұрыштық сыртқы шкаф

Шуши бұрышының сыртқы шкафы сыртқы қабырға бұрыштарына, көше иілулеріне, қиылысатын бағандарға және басқа да позицияларға орнату үшін әзірленген. Мазмұнды бір уақытта екі бағытта тарату үшін екі дисплей экранын шкафтың ішіне орнатылған бұрыштарда (90° және 120° ортақ) бекітуге болады. Шкаф сыртқы ауа-райына төзімді бояумен қапталған жоғары берік алюминий қорытпасынан жасалған, шығыңқысыз және шамадан тыс кеңістікті алып тастамай, бұрыштық контурларға тығыз сәйкес келеді. Төменгі жағында еденге орнатуға арналған фланец тақталары немесе тірекке орнатуға арналған артқы кронштейндер қосымша болып табылады. Ол коммерциялық блоктардың бұрыштарындағы жарнамаға, көрікті нүктелер қиылысында навигацияға, қауымдастық бұрышындағы ақпарат экрандарына және басқа сценарийлерге қолданылады.

Материалдық және құрылымдық ерекшеліктері

Біріктірілген L-тәрізді құрылым

Шкафтың корпусы қалыңдатылған мырышталған болат табақтарды тығыз қосылыстары және бірнеше саңылаулары бар біріктірілген L-тәрізді құрылымға бүгу арқылы жасалады. Ол күшті жалпы қаттылыққа, желге және деформацияға төзімділікке ие. Стресс шоғырлануын болдырмау және жаяу жүргіншілердің қауіпсіздігін жақсарту үшін доғаның ауысуы ішкі бұрышта қабылданған.

Сыртқы ауа райына төзімді жабын

Беткі күн сәулесінің, жаңбырдың және температураның ауытқуының ұзақ уақыт бойы ашық ауада әсер ету кезінде бояу қабығынан, тоттан және жарықшақтан қорғайтын ультракүлгін сәулелеріне төзімді сыртқы қорғаныс жабынымен шашылады.

Көлбеу жоғарғы суды бұру және толық тығыздау

Шкафтардың барлық қосылыстары ауа-райына төзімді, икемділігі жоғары тығыздағыш жолақтармен жабылған, олар көлбеу суды бұратын үстіңгі қабатпен біріктірілген. Жаңбыр суы жиналмай немесе бұрыштық саңылауларға сіңбестен үстіңгі жағынан төмен қарай сырғанайды.

Жалюзидегі жылудың бөлінуі

Желдеткіш саңылаулар бұрыштық кеңістіктің сипаттамаларына сәйкес сатылы жалюзимен бөлінген. Олар жаңбыр мен құмның шкафқа кері ағып кетуіне жол бермей, жылуды тарату үшін ауа конвекциясын жасайды.

Икемді ішкі қуыс және біріктірілген сымдар

Ішкі реттелетін біріктірілген кронштейндер әртүрлі сипаттамалардағы жабдықты орналастырады. Астыңғы жағы толығымен аудандастырылған, ұқыпты сымдарды жүзеге асыру үшін, сондай-ақ судың жиналуын және кабельді сіңірудің алдын алу үшін бұрыштарға арналған арнайы біріктірілген сым розеткаларымен толығымен көтеріледі.

Ұрлыққа қарсы құлыптар және тот баспайтын топсалар

Шкафтың есігі сыртқы көрінетін жағына орнатылған, сыртқы ұрлыққа қарсы құлыптармен және тұрақты ашу және жабу үшін тот баспайтын қалыңдатылған ілмектермен жабдықталған, рұқсат етілмеген қол тиюге және қууға тиімді қарсы тұрады.

Кеңістікті үнемдейтін бұрыштық дизайн

Оның жалпы контуры қабырға мен бағанның бұрыштарына сәйкес келеді, орнатудан кейін негізгі өту кеңістігін иемденбей айналаға араласады.

Өнімнің артықшылықтары

✅Арнайы орнату нүктелері үшін эксклюзивті бұрыштық пішін

✅Күшті желге төзімді интеграцияланған құрылым

✅Арнайы бұрыштық су өткізбейтін дизайн

✅Тұрақты жұмыс үшін аймақтарға бөлінген жылу диссипациясы

✅Икемді және жан-жақты ішкі орналасу

✅Су жиналуының алдын алу және стандартталған сымдар

✅Ыңғайлы техникалық қызмет көрсету және толық қауіпсіздікті қорғау

Қолдану сценарийлері

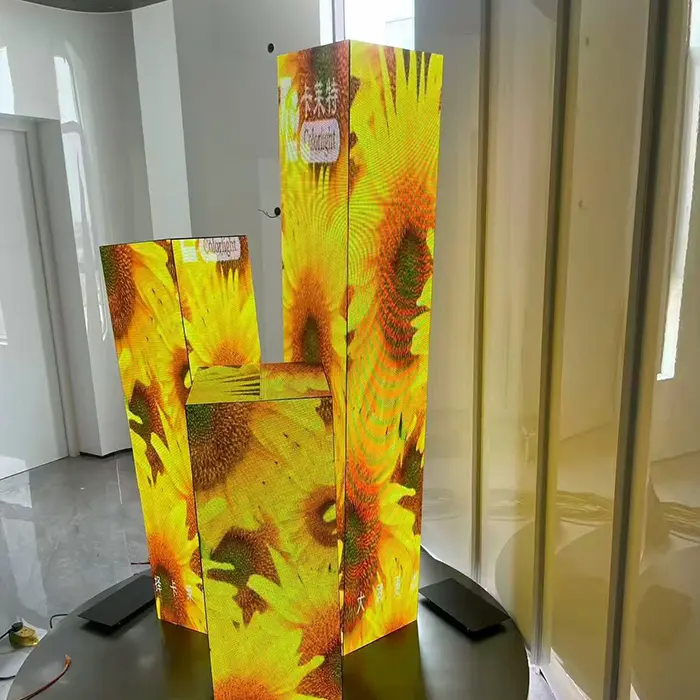

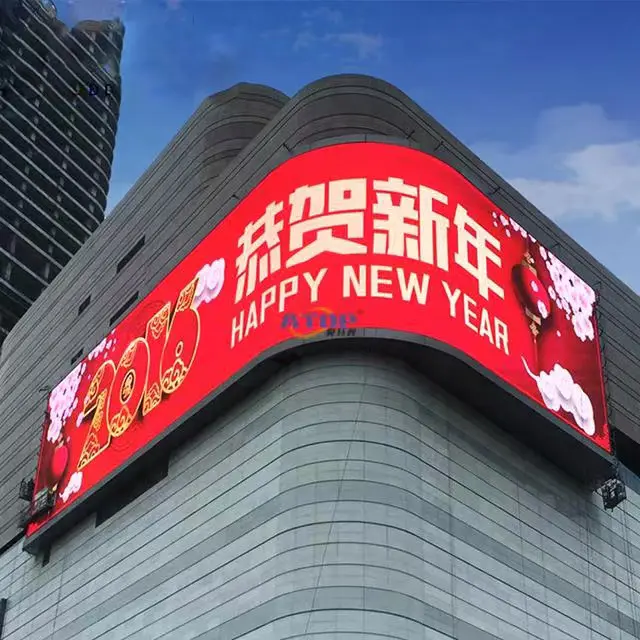

Көше қабырғасының бұрыштық ақпарат экрандары, саябақ қоршауының бұрыштық дисплей жабдығы, коммерциялық колоннаның бұрыштық жарнама терминалдары, ғимараттың сыртқы бүктелген бұрыштық дисплей шкафтары, қоғамдық дәліз бұрышының әлсіз ток жабдығы, сахналық соқпақ бұрышының навигациялық терминалдары, автотұрақ бұрышының басқару шкафтары, муниципалды жол бұрышының мемлекеттік қызмет көрсету жабдықтары және т.б.

Орнату процедуралары

1.Жерде өлшеу: теңшеу үшін негіз ретінде нақты бұрыштық бұрышты (мысалы, 89° немесе 91°) өлшеңіз.

2.Шкафты теңшеу: Зауыт шкафты қажетті бұрышқа дәнекерлейді немесе майыстырады, су өткізбейтін қосылыстар мен керек-жарақтарды алдын ала орнатады.

3. Бекіту: қабырға материалдарына сәйкес тесіктерді бұрғылаңыз немесе болттарды бекітіңіз, содан кейін шкафтың артқы фланецтерін немесе ілулі құлақшаларын мықтап бекітіңіз.

4.Экранды орнату: екі экранды тиісті беткі карта ұяларына бөлек итеріп, қысу блоктарын бекітіңіз.

5.Сымдар және тығыздау: Қуат және сигнал кабельдерін ішкі бұрыштан өткізіңіз, жалғанғаннан кейін су өткізбейтін түйіндерді қатайтыңыз және тығыздауыш жолақтардың толық жабылғанын тексеріңіз.

6. Іске қосу және аяқтау: Екі жақты дисплей әсерлерін сынау және техникалық қызмет көрсету саңылауын жабу үшін қуат қосыңыз.

Қолдану сақтық шаралары

1. Орнату орнын таңдау

.Жұмсақ топырақтан шкафтың қисаюына жол бермеу үшін тегіс және қатты жерді қамтамасыз етіңіз.

.Жаяу жүргіншілер және кейінгі күтім үшін бұрыштың екі жағында жеткілікті орын қалдырыңыз.

.Су жиналуы мүмкін төмен жерлерден немесе жаңбыр суын жинау орындарынан аулақ болыңыз.

2. Бұрыштық бағдарды растау

.Орнатпас бұрын бұрыш түрін (сол/оң бұрыш) растаңыз және оны жердегі жаяу жүргіншілер ағынымен сәйкестендіріңіз.

.Екі жақты қарау бұрышы екі өткелдің негізгі жаяу жүргіншілер ағынын қамтуы керек.

3. Бекіту және желге төзімділік

.Қатты жер: Корпусты сырғып кетпес үшін тұрақты тежегіштерді қосыңыз.

.Жұмсақ жер: қатты жел немесе сыртқы күш әсерінен орын ауыстыруды болдырмау үшін жердегі қазықтар міндетті болып табылады.

.Биік ғимараттар / желді аймақтар: Арматура үшін қосымша тарту арқандары ұсынылады.

4. Жабдықты орнату

.Өзара күйзелісті болдырмау үшін екі экранды бір-бірінен тәуелсіз бекітіңіз.

.Шкафтың ауырлық центрін орталықта ұстау үшін тұрақты қалыңдықтағы экрандарды пайдаланыңыз.

.Сымдарды жалғау кезінде шатаспау үшін кабельдерді сол және оң жағынан бөлек жүргізіңіз.

5. Жылу бөлу және желдету

.Шкафтың екі жағындағы желдету саңылауларын жаппаңыз.

.Ішкі бұрышта 10 см-ден астам жылу тарату кеңістігін сақтаңыз.

.Желдету жалюзилерінің жанында қоқыс жиналмайды.

6. Электр қауіпсіздігі

.Сыртқы су өткізбейтін қуат кабельдерін қабылдаңыз.

.Сым қосқыштарына су өткізбейтін оқшаулауды жағыңыз.

.Қалдық токтан қорғау қосқышы ұсынылады.

Күнделікті техникалық қызмет көрсету нұсқаулығы

Жалпы ақаулар және шешімдер

Жиі қойылатын сұрақтар

1-сұрақ: Қандай стандартты бұрыштарға қолдау көрсетіледі?

A: Негізгі нұсқасы стандартты қабырғалар мен баған бұрыштары үшін 90° тік бұрыш түрі. Арнайы бұрыштар сайттағы арнайы бұрыштық сипаттамалар үшін қол жетімді.

2-сұрақ: Шкаф қабырғадан қаншалықты шығып тұрады? Бұл өтуге кедергі келтіре ме?

Ж: Шкаф негізгі өту кеңістігін иеленбейтін және жаяу жүргіншілердің кедергісіз қозғалысына мүмкіндік беретін ақылға қонымды шығыңқы өлшемі бар бұрыштарға тығыз жабысуға арналған.

3-сұрақ: Орнатқаннан кейін бұрышты реттеуге болады ма?

A: Шкафтың бұрышы дәнекерлеу арқылы бекітілген және оны орнында реттеу мүмкін емес. Бұрышты өзгерту үшін шкафты ауыстыру немесе топсалы реттелетін нұсқалар қажет.

4-сұрақ: Сынған экранды қалай ауыстыруға болады?

A: Алдыңғы қақпақты ашыңыз (қосымша алдыңғы техникалық қызмет көрсету есігі) немесе артқы техникалық қызмет көрсету панелін алыңыз, бүкіл шкафты бөлшектемей экранды шығару үшін қысу блоктарын босатыңыз.
